Εργαστήριο κυκλωμάτων αυτοματισμού με ηλεκτρονόμους + ΕΗΕ

Οδηγίες χρήσης

Μενού "Προσθήκη"

Προσθήκη -> Μονοφασικός κινητήρας

Για να προσθέσετε ένα κινητήρα μπορείτε να χρησιμοποιήσετε το μένου "Προσθήκη" ή την εργαλειοθήκη, όπως φαίνεται στις παρακάτω εικόνες:

Εισαγωγή μονοφασικού κινητήρα

Λειτουργία:

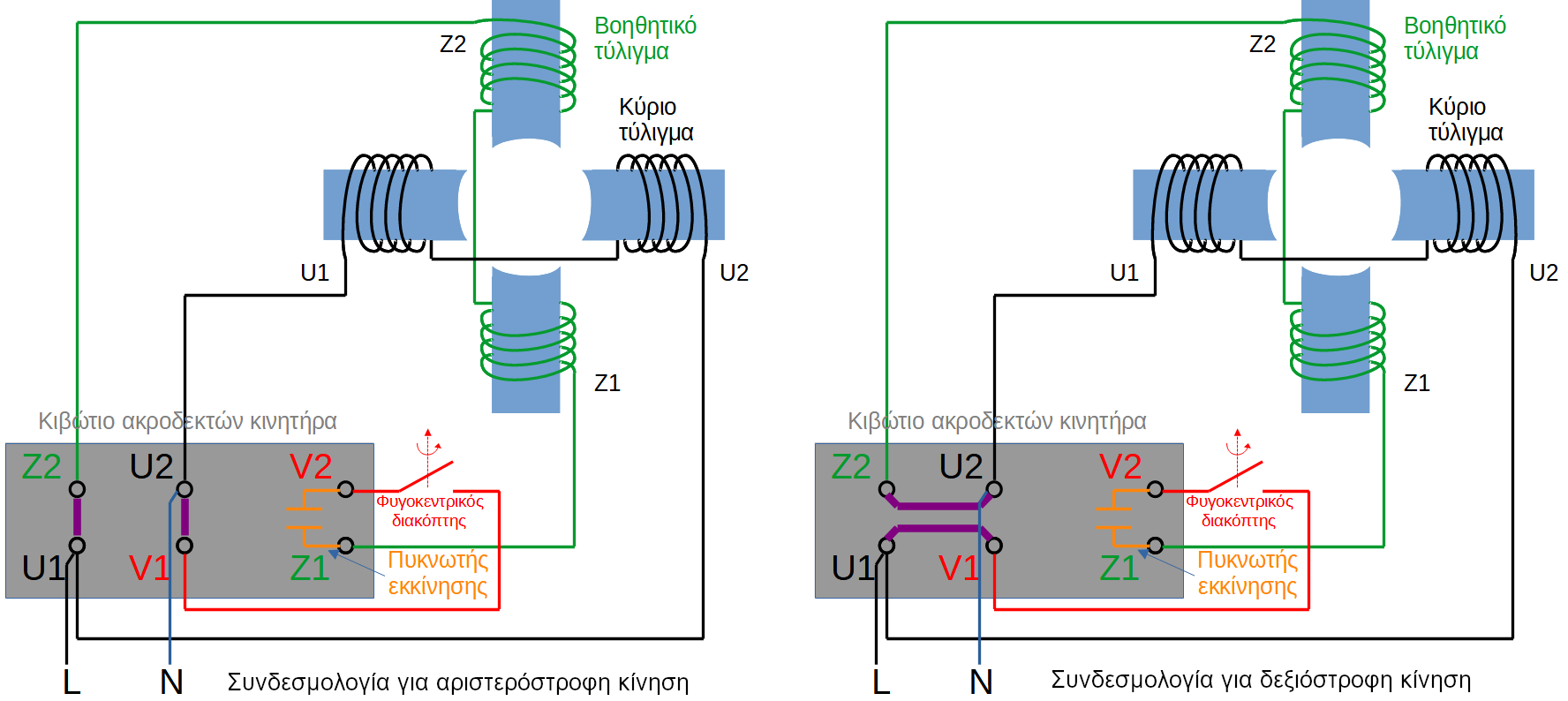

Δομή μονοφασικού κινητήρα

Ο μονοφασικός κινητήρας φέρει ένα κύριο τύλιγμα (U1-U2) και ένα βοηθητικό τύλιγμα (Z1-Z2).

Για να λειτουργήσει ο κινητήρας θα πρέπει το ρεύμα που διαρρέει το βοηθητικό τύλιγμα να έχει φασική απόκλιση σε σχέση με το ρεύμα που διαρρέει το κύριο τύλιγμα. Αυτό μπορεί να γίνει με πολλούς τρόπους, στο παραπάνω παράδειγμα χρησιμοποιείται ένας πυκνωτής σε σειρά με το βοηθητικό τύλιγμα.

Ο πυκνωτής του μονοφασικού κινητήρα συνδέεται σε σειρά με ένα φυγοκεντρικό διακόπτη που έχει ως σκοπό την αποσύνδεση του βοηθητικού τυλίγματος (και του πυκνωτή) από το κύκλωμα μετά την εκκίνηση του κινητήρα.

Φυσικά υπάρχουν και άλλες εκφάνσεις του μονοφασικού κινητήρα και πολλες περισσότερες λεπτομέριες, αλλά δεν πρόκειται να επεκταθούμε παραπάνω σε αυτό το σημείο.

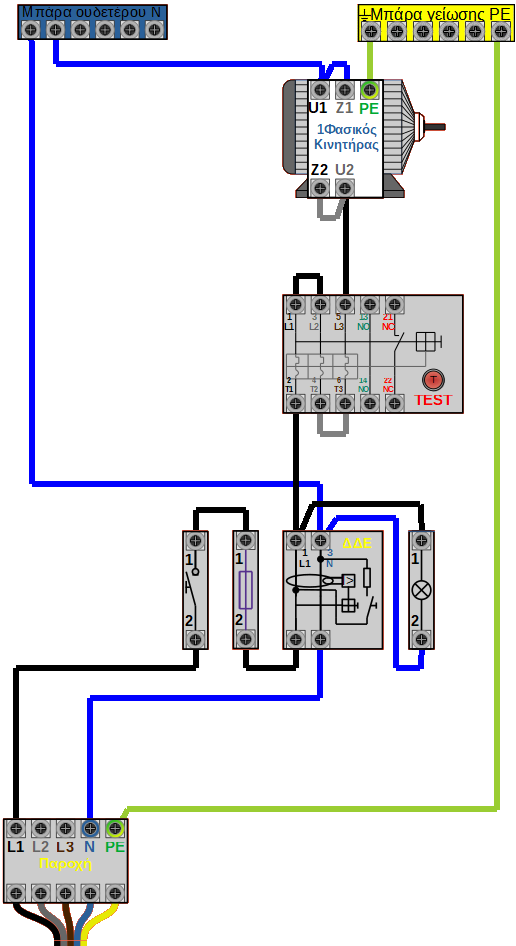

Κύκλωμα μονοφασικού κινητήρα

Η εφαρμογή χρησιμοποιεί ένα κιβώτιο συνδέσεων που φέρει μόνο τα άκρα του κυρίου (U1-U2), του βοηθητικού τυλίγματος(Z1-Z2) και της γείωσης (PE) του σώματος του κινητήρα. Για την συγκεκριμένη εφαρμογή θεωρούμε ότι ο πυκνωτής είναι ήδη συνδεδεμός επάνω στον κινητήρα.

Για να λειτουργήσει ο κινητήρας μέσα στην εφαρμογή αρκεί να συνδέσουμε καταλλήλως τα προαναφερθέντα άκρα.

Για να αλλάξει η φορά περιστροφής του κινητήρα θα πρέπει να αλλάξει η σύνδεση του βοηθητικού τυλίγματος σε σχέση με το κύριο. Αυτό επιτυγχάνεται με τον παρακάτω τρόπο:

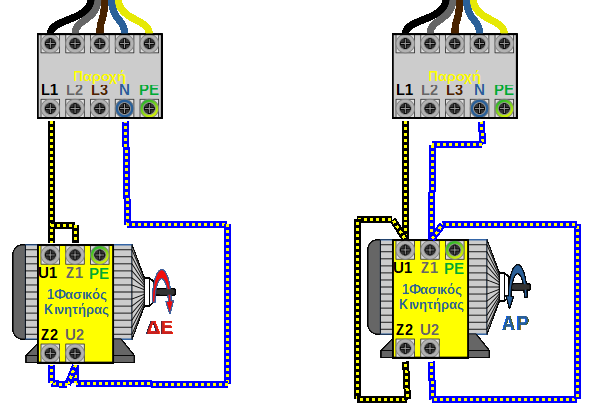

Αλλαγή φοράς περιστροφής μονοφασικού κινητήρα

Παράδειγμα κυκλώματος αλλαγή φοράς περιστροφής μονοφασικού κινητήρα

Συμπεριφορά κατά την προσομοίωση:

Κατά την προσομοίωση η συσκευή λειτουργεί με τον τρόπο που περιγράφηκε παραπάνω.

Λειτουργία μονοφασικού κινητήρα

Πρόσθετες ρυθμίσεις:

Δεν υπάρχουν πρόσθετες ρυθμίσεις

Διαγραφή:

Αν θέλετε να διαγράψετε ένα εξάρτημα από το κύκλωμα σας τότε θα πρέπει να κάνετε δεξί κλικ επάνω του και στη συνέχεια, στο αναδυόμενο μενού, να επιλέξετε "Διαγραφή".

Επιστροφή στην αρχή της σελίδας

Προσθήκη -> Ασύγχρονος τριφασικός κινητήρας -> Χωρίς συνδεσμολογία

Εισαγωγή τριφασικού κινητήρα βραχυκυκλωμένου δρομέα

Λειτουργία:

Ο τριφασικός κινητήρας βραχυκυκλωμένου δρομέα φέρει τα τρία παρακάτω τυλίγματα:

Τυλιγμα (U1-U2 ή U-X)
Τυλιγμα (V1-V2 ή V-Y)
Τυλιγμα (W1-W2 ή W-Z)

Στο κιβώτιο συνδέσεων του κινητήρα θα παρατηρήσουμε τα παραπάνω άκρα μαζί με το άκρο της γείωσης (PE) που χρησιμοποιείται για την γείωση του σώματος του κινητήρα.

Για να λειτουργήσει ο κινητήρας θα πρέπει τα άκρα του να συνδεθούν είτε σε συνδεσμολογία αστέρα ή σε συνδεσμολογία τριγώνου.

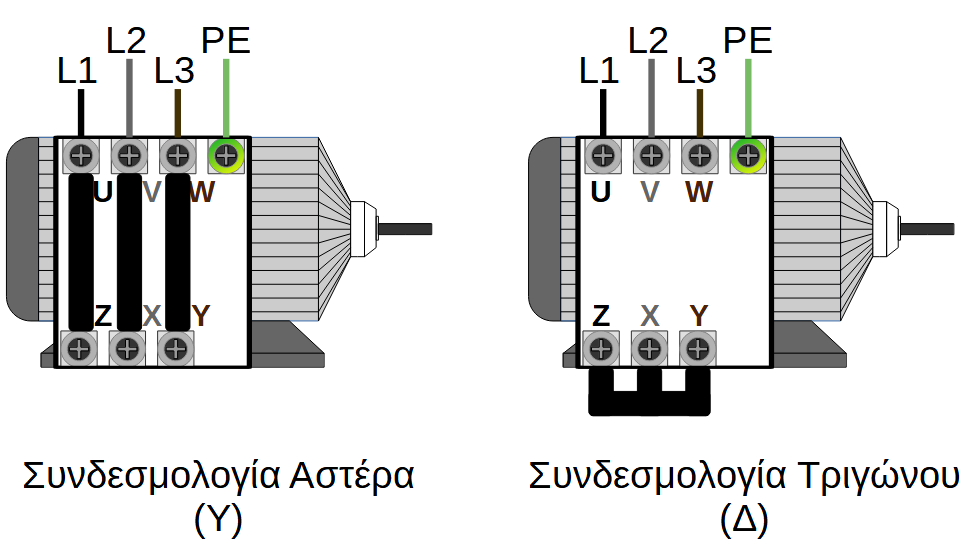

Συνδεσμολογία κινητήρα βραχυκυκλωμένου δρομέα σε αστέρα και τρίγωνο

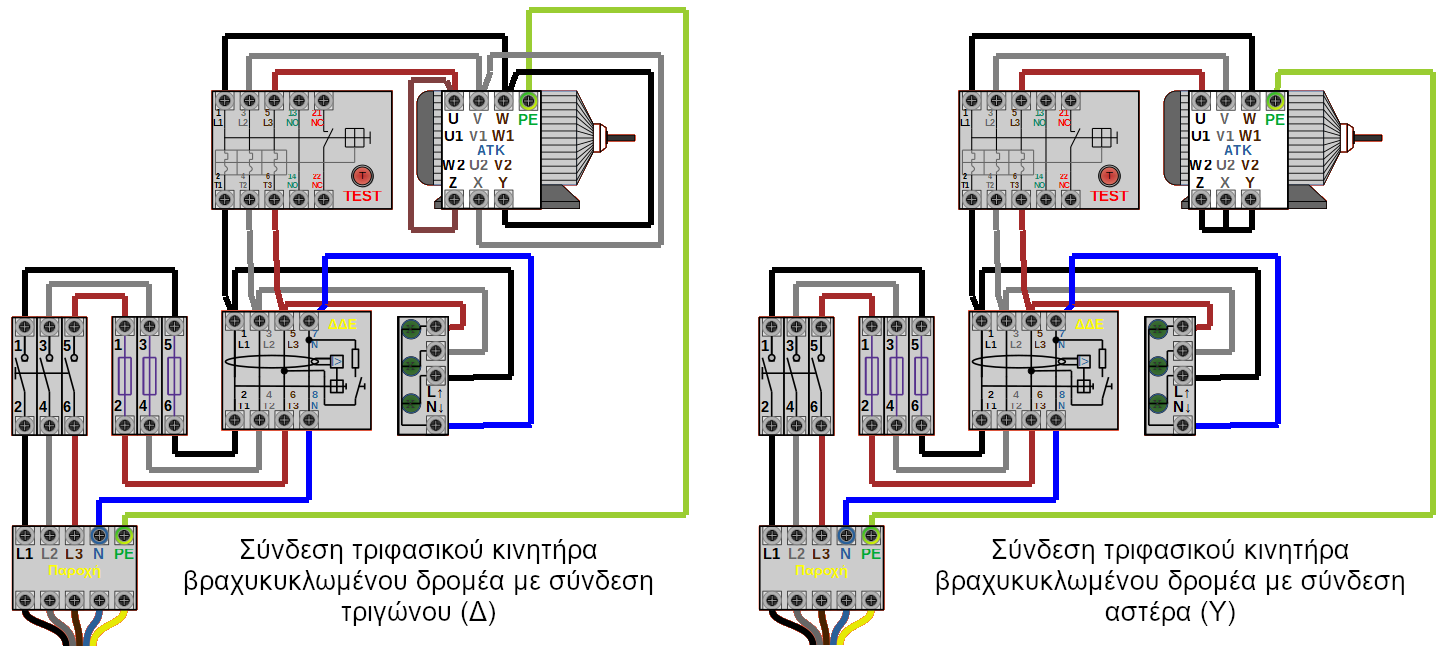

Κύκλωμα κινητήρα βραχυκυκλωμένου δρομέα σε αστέρα και τρίγωνο

Αν γίνει αλλαγή της σύνδεσης μεταξύ δύο φάσεων τότε θα αλλάξει η φορά περιστροφής του κινητήρα.

Συμπεριφορά κατά την προσομοίωση:

Κατά την προσομοίωση η συσκευή λειτουργεί με τον τρόπο που περιγράφηκε παραπάνω.

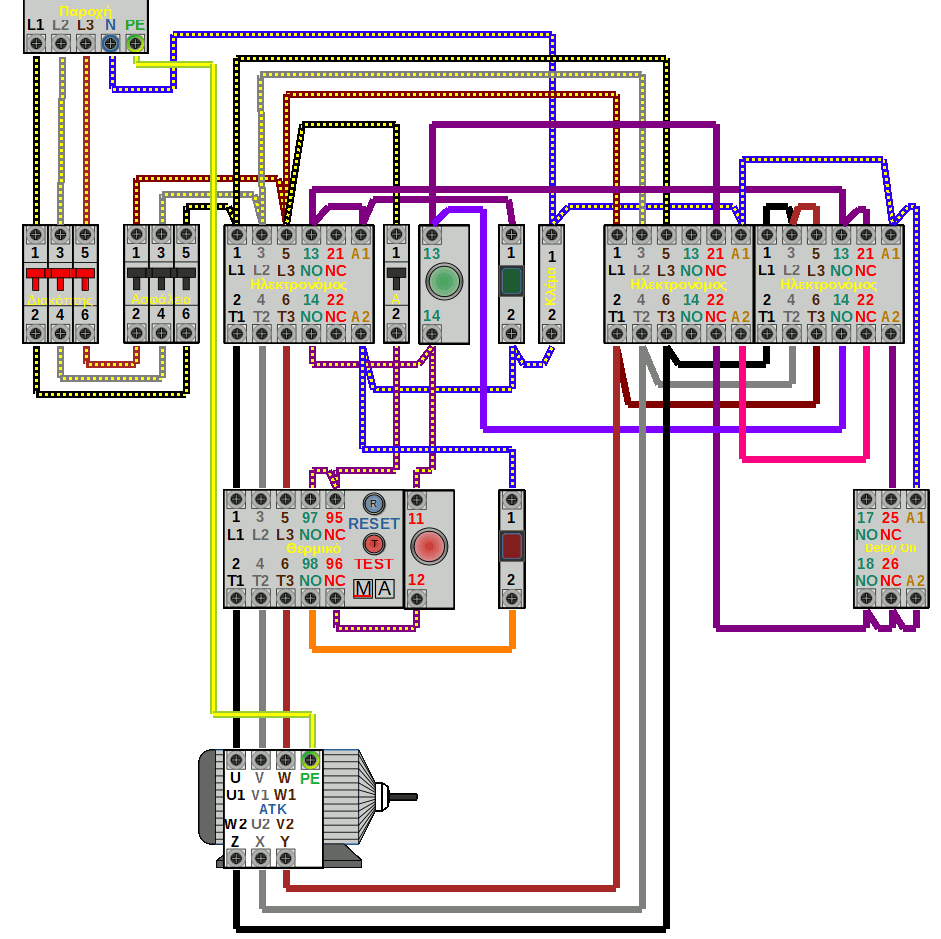

Αυτοματισμός Αστέρα-Τριγώνου για ΑΤΚ

Πρόσθετες ρυθμίσεις:

Δεν υπάρχουν πρόσθετες ρυθμίσεις

Διαγραφή:

Επιστροφή στην αρχή της σελίδας

Προσθήκη -> Ασύγχρονος τριφασικός κινητήρας -> Σε συνδεσμολογία αστέρα (Υ) - Σε συνδεσμολογία τριγώνου (Υ)

Εισαγωγή τριφασικού κινητήρα βραχυκυκλωμένου δρομέα σε συνδεσμολογία αστέρα και τριγώνου

Λειτουργία:

Ο τριφασικός κινητήρας βραχυκυκλωμένου δρομέα φέρει τρία παρακάτω τυλίγματα:

Τυλιγμα (U1-U2 ή U-X)
Τυλιγμα (V1-V2 ή V-Y)
Τυλιγμα (W1-W2 ή W-Z)

Στην εφαρμογή είναι διαθέσιμα προς σύνδεση μόνο τα άνω άκρα, δηλαδή τα U1, V1, W1 και φυσικά το άκρο της γείωση PE.

Τα κάτω άκρα γεφυρώνονται αυτόματα από την εφαρμογή σε συνδεσμολογία αστέρα ή τριγώνου και δεν μπορείτε να τα χρησιμοποιήσετε για να υλοποίησετε κάποια συνδεσμολογία.

Για να λειτουργήσει ο κινητήρας όλα τα άνω άκρα του κινητήρα να συνδεθούν καταλλήλως.

Συνδεσμολογία κινητήρα βραχυκυκλωμένου δρομέα σε αστέρα

Συνδεσμολογία κινητήρα βραχυκυκλωμένου δρομέα σε τρίγωνο

Αν γίνει αλλαγή της σύνδεσης μεταξύ δύο φάσεων τότε θα αλλάξει η φορά περιστροφής του κινητήρα.

Συμπεριφορά κατά την προσομοίωση:

Κατά την προσομοίωση η συσκευή λειτουργεί με τον τρόπο που περιγράφηκε παραπάνω.

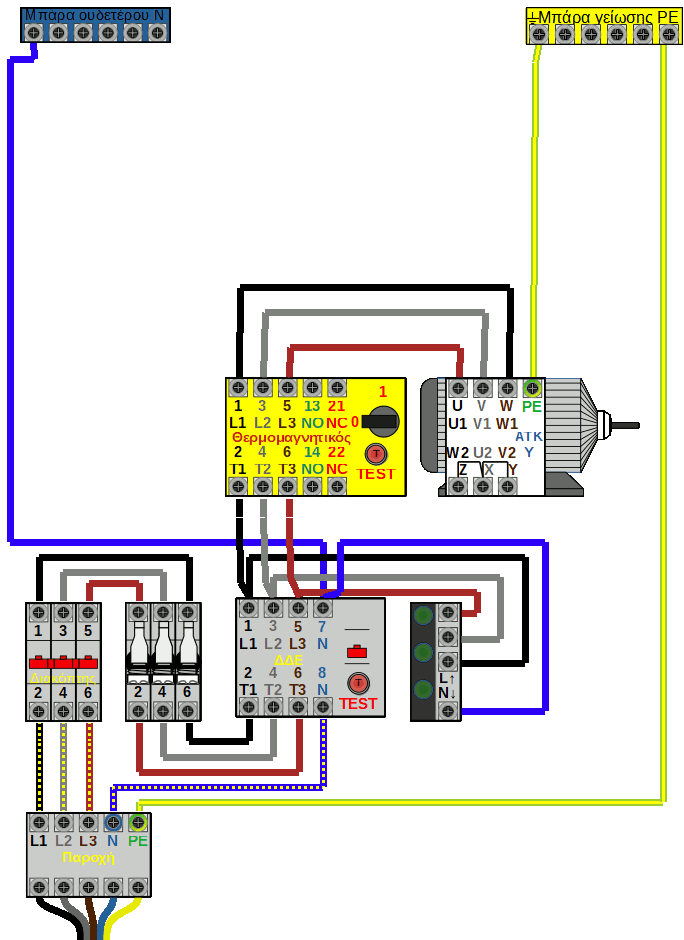

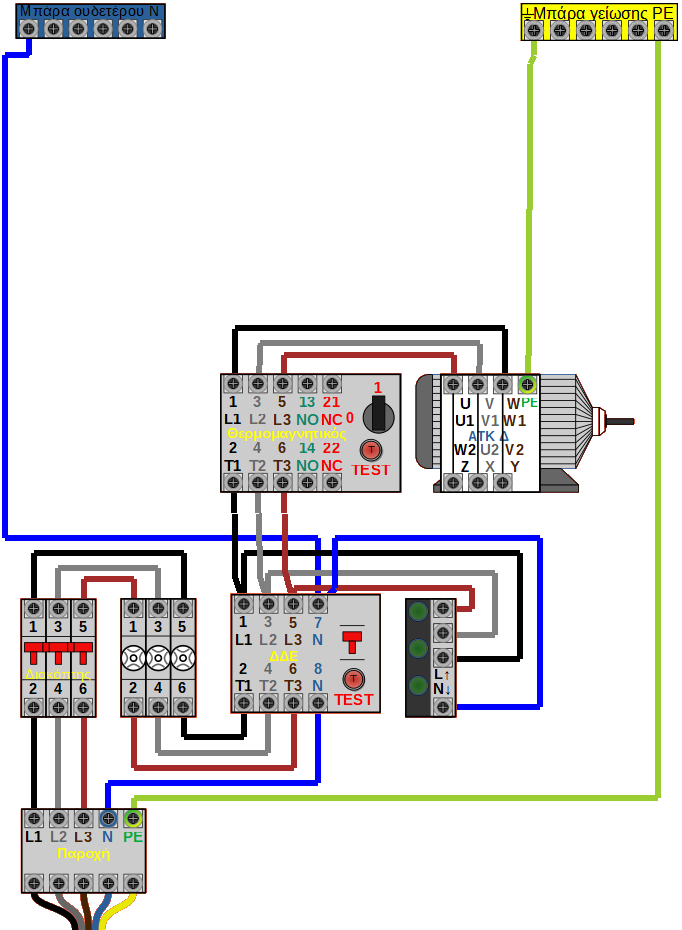

Κύκλωμα κινητήρα βραχυκυκλωμένου δρομέα σε αστέρα

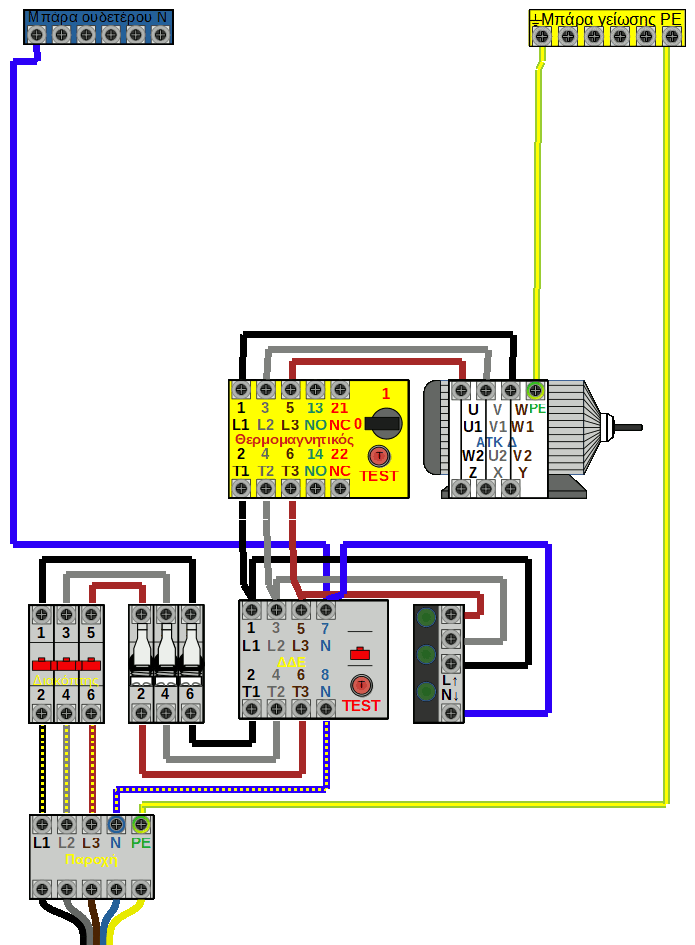

Κύκλωμα κινητήρα βραχυκυκλωμένου δρομέα σε τρίγωνο

Πρόσθετες ρυθμίσεις:

Δεν υπάρχουν πρόσθετες ρυθμίσεις

Διαγραφή:

Επιστροφή στην αρχή της σελίδας
