Εργαστήριο κυκλωμάτων αυτοματισμού με ηλεκτρονόμους + ΕΗΕ
Οδηγίες χρήσης
Μενού "Προσθήκη"
Επιστροφή στην προηγούμενη σελίδα
Προσθήκη -> Πρίζες με φις - Πρίζα σούκο με φις

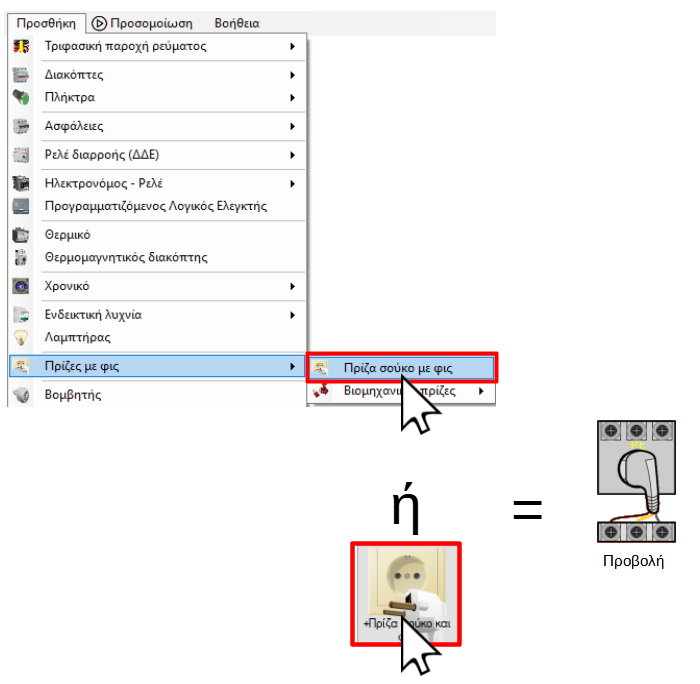

Για να προσθέσετε μια πρίζα σούκο με φις μπορείτε να χρησιμοποιήσετε το μένου "Προσθήκη" ή την εργαλειοθήκη, όπως φαίνεται στις παρακάτω εικόνες:
Εισαγωγή πρίζας με φις
Λειτουργία:
Όταν το φις είναι τοποθετημένο επάνω στη πρίζα τότε οι επάνω επαφές συνδέονται με τις κάτω επαφές.
Συνδέστε την είσοδο (από την παροχή) στις επάνω επαφές και την έξοδο (από το φις) στις κάτω επαφές.
Συνδέστε την φάση στην αριστερή επαφή, την γείωση στη μέση και τον ουδέτερο δεξιά.
Παράδειγμα κυκλώματος πρίζας με φις
Συμπεριφορά κατά την προσομοίωση:
Κατά την προσομοίωση η πρίζα με φις λειτουργεί με τον τρόπο που περιγράφηκε παραπάνω.
Λειτουργία κυκλώματος με πρίζα με φις
Πρόσθετες ρυθμίσεις:
Δεν υπάρχουν πρόσθετες ρυθμίσεις
Διαγραφή:
Αν θέλετε να διαγράψετε ένα εξάρτημα από το κύκλωμα σας τότε θα πρέπει να κάνετε δεξί κλικ επάνω του και στη συνέχεια, στο αναδυόμενο μενού, να επιλέξετε "Διαγραφή".
Επιστροφή στην αρχή της σελίδας
Προσθήκη -> Πρίζες με φις -> Βιομηχανικές πρίζες ->Τριπολική (μονοφασική) πρίζα με φις
Για να προσθέσετε μια πρίζα με φις μπορείτε να χρησιμοποιήσετε το μένου "Προσθήκη" ή την εργαλειοθήκη, όπως φαίνεται στις παρακάτω εικόνες:
Εισαγωγή πρίζας με φις
Λειτουργία:
Όταν το φις είναι τοποθετημένο επάνω στη πρίζα τότε οι επάνω επαφές συνδέονται με τις κάτω επαφές.
Συνδέστε την είσοδο (από την παροχή) στις επάνω επαφές και την έξοδο (από το φις) στις κάτω επαφές.
Συνδέστε την φάση στην αριστερή επαφή, την γείωση στη μέση και τον ουδέτερο δεξιά.
Παράδειγμα κυκλώματος πρίζας με φις
Συμπεριφορά κατά την προσομοίωση:
Κατά την προσομοίωση η πρίζα με φις λειτουργεί με τον τρόπο που περιγράφηκε παραπάνω.
Λειτουργία κυκλώματος με πρίζα με φις
Πρόσθετες ρυθμίσεις:
Δεν υπάρχουν πρόσθετες ρυθμίσεις
Διαγραφή:
Αν θέλετε να διαγράψετε ένα εξάρτημα από το κύκλωμα σας τότε θα πρέπει να κάνετε δεξί κλικ επάνω του και στη συνέχεια, στο αναδυόμενο μενού, να επιλέξετε "Διαγραφή".
Επιστροφή στην αρχή της σελίδας
Προσθήκη -> Πρίζες με φις -> Βιομηχανικές πρίζες ->Τετραπολική (τριφασική) και Πενταπολική (τριφασική) πρίζα με φις

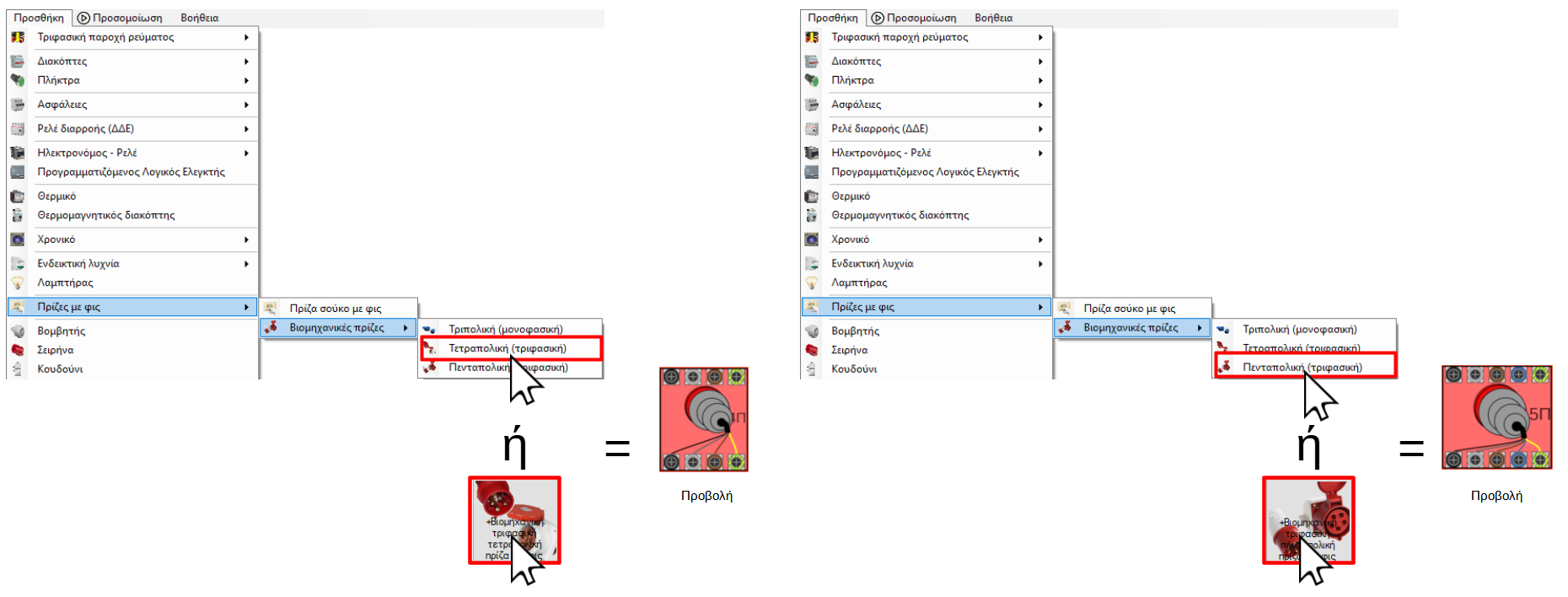

Για να προσθέσετε μια πρίζα με φις μπορείτε να χρησιμοποιήσετε το μένου "Προσθήκη" ή την εργαλειοθήκη, όπως φαίνεται στις παρακάτω εικόνες:
Εισαγωγή πρίζας με φις
Λειτουργία:
Όταν το φις είναι τοποθετημένο επάνω στη πρίζα τότε οι επάνω επαφές συνδέονται με τις κάτω επαφές.
Συνδέστε την είσοδο (από την παροχή) στις επάνω επαφές και την έξοδο (από το φις) στις κάτω επαφές.
Συνδέστε την φάση L1 στην αριστερή επαφή, δίπλα την L2 και δίπλα την L3, στη συνέχεια συνδέστε τον ουδέτερο και τέλος (δεξιά) την γείωση.
Παράδειγμα κυκλώματος πρίζας με φις
Συμπεριφορά κατά την προσομοίωση:
Κατά την προσομοίωση η πρίζα με φις λειτουργεί με τον τρόπο που περιγράφηκε παραπάνω.
Λειτουργία κυκλώματος με πρίζα με φις
Πρόσθετες ρυθμίσεις:
Δεν υπάρχουν πρόσθετες ρυθμίσεις
Διαγραφή:
Αν θέλετε να διαγράψετε ένα εξάρτημα από το κύκλωμα σας τότε θα πρέπει να κάνετε δεξί κλικ επάνω του και στη συνέχεια, στο αναδυόμενο μενού, να επιλέξετε "Διαγραφή".
Επιστροφή στην αρχή της σελίδας
Επιστροφή στην προηγούμενη σελίδα
