Εργαστήριο κυκλωμάτων αυτοματισμού με ηλεκτρονόμους + ΕΗΕ

Οδηγίες χρήσης

Μενού "Προσθήκη"

Προσθήκη -> Ηλεκτρονόμος - ρελέ -> Ρελέ καστάνιας

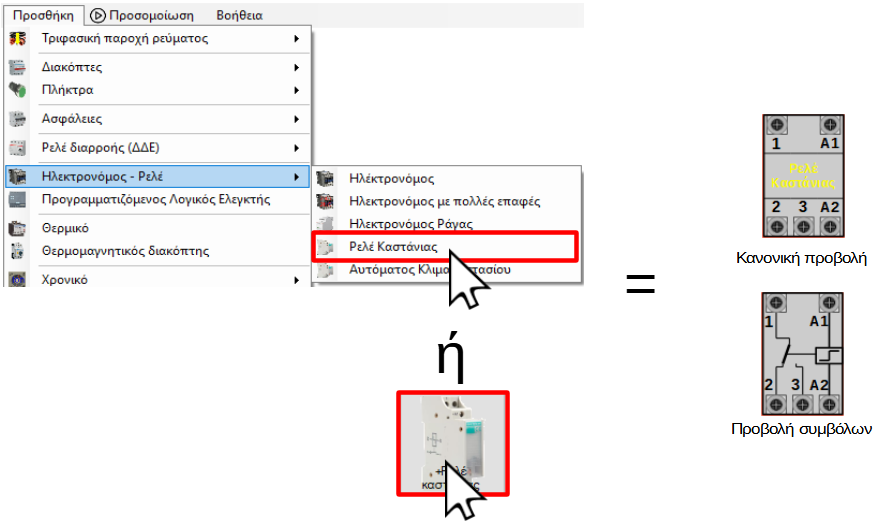

Για να προσθέσετε ένα ρελέ καστάνιας μπορείτε να χρησιμοποιήσετε το μένου "Προσθήκη" ή την εργαλειοθήκη, όπως φαίνεται στις παρακάτω εικόνες:

Εισαγωγή ρελέ καστάνιας

Το ρελέ καστάνιας είναι ένα ένας ηλεκτρικά ελεγχόμενος διακόπτης οι επαφές του οποίου αλλάζουν κατάσταση κάθε φορά που τροφοδοτείται το πηνίο διέγερσης του (Α1-Α2).

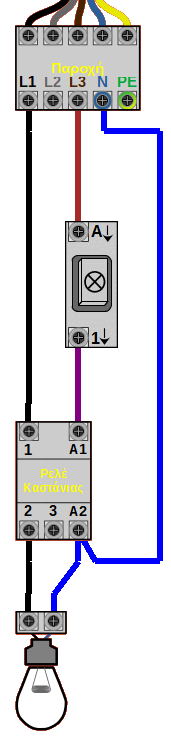

Παράδειγμα κυκλώματος με ρελέ καστάνιας

Συμπεριφορά κατά την προσομοίωση:

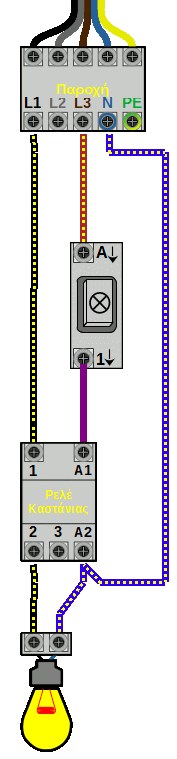

Ο Ηλεκτρονόμος λειτουργεί με τον τρόπο που περιγράφηκε παρπάνω και όπως φαίνεται στην παρακάτω εικόνα:

Παράδειγμα λειτουργίας: Ρελέ καστάνιας

Πρόσθετες ρυθμίσεις:

Δεν υπάρχουν.

Διαγραφή:

Αν θέλετε να διαγράψετε ένα εξάρτημα από το κύκλωμα σας τότε θα πρέπει να κάνετε δεξί κλικ επάνω του και στη συνέχεια, στο αναδυόμενο μενού, να επιλέξετε "Διαγραφή".
